标准 |
50 |
材质 |
不锈钢 |
|
工作温度 |
常温 |
公称通径 |
50-2000mm |
|
加工定制 |
是 |
类型 |
直通式 |
|
连接形式 |
法兰 |
零部件及配件 |
配件 |
|
流动方向 |
单向 |
密封形式 |
硬密封式 |
|
驱动方式 |
手动 |
适用介质 |
水 |
|
形态 |
其他 |
压力环境 |
常压 |
Q641TC气动陶瓷球阀的结构特点
1.陶瓷阀门的使用可以大大降低阀门的修理更换次数，提高配套设备运行系统的安全性、稳定性，节约设备修理费用。
2.陶瓷阀门的使用能提高工业管路系统的密封性，能大限度的减小泄露，从而保护环境。
3.制造陶瓷的原料广泛，成本低廉，用铝、碳、硅等普通无素就能制造出性能优越的陶瓷材料，可以节约大量金属材料和稀有的矿产资源。
产品概述：

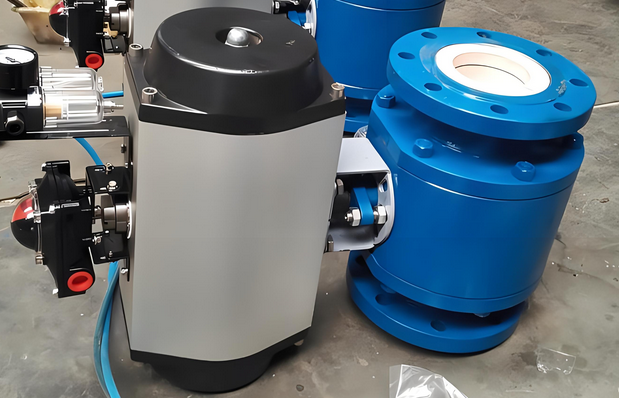

Q641TC气动陶瓷球阀与介质接触的部分均为结构陶瓷材料，其化学稳定性及硬度（洛氏硬度 HRC90），仅次于金刚石。因此，本阀具有耐磨损、耐腐蚀、耐冲蚀性能，且隔热性好、热膨胀小。主要应用于电力、石油、化工、冶金、采矿、污水处理等工业领域，尤其是面对高磨损、强腐蚀、高温、高压等恶劣工况。
球体采用先进研磨设备及工艺制造，球圆度精度高、表面质量好、与阀座对研后，利用结构陶瓷的自滑润性，具有很好的密封性能。改变了金属硬密封球阀易泄露、扭矩大、密封面不耐腐蚀的缺点。阀座、球体具有良好的耐磨性、使用寿命长，是钛合金阀和蒙乃尔阀的2-4倍。本阀为三片式结构,可按照GB、JIS、API等标准数据制造。
主要特点:
1、所有与介质接触的部分均为结构陶瓷材料，其化学稳定性及硬度（洛氏硬度HRC90），仅次于金刚石。因此，本阀具有耐磨损、耐腐蚀、耐冲蚀性能，且隔热性好、热膨胀小。
2、球体采用先进研磨设备及工艺制造，球圆度精度高,表面质量好，与阀座对研后,利用Zr02陶瓷的自滑润，改变了金属硬密封球阀易泄露、扭矩大、密封面不耐腐蚀的缺点。
3、陶瓷良好的耐磨性，让本阀经久耐用,可靠性强.使用寿命长，是钛合金阀和蒙乃尔阀的2-4倍。
4、用于高硬度的颗粒介质，或有软颗粒但又有腐蚀的介质中，本阀门具有优势。
主要材质:
|
阀盖 |
WCB |
法兰套 |
工程陶瓷 |
|
中体 |
WCB |
阀杆 |
35＃ |
|
中体套 |
工程陶瓷 |
填料 |
PTFE |
|
阀座 |
工程陶瓷 |
O型密封圈 |
氟橡胶 |
|
球体 |
工程陶瓷 |
气缸 |
根据配置 |
执行器参数:
|
执行器型号 |
GT、AT、ST、SR、AW等系列气动执行机构 |
|
供气压力 |
0.4MPa～0.7MPa |
|
气源接口 |
G1/4〃、G1/8〃、G3/8〃、G1/2〃 |
|
环境温度 |
－20℃～＋70℃ |
|
作用形式 |
单作用执行机构：气关式（B）-失气时阀位开（FO）；气开式（K）-失气时阀位关（FC） |
|
可配附件 |
定位器、电磁阀、空气过滤器、保卫阀、行程开关、阀位传送器、手轮机构等 |
主要外形和连接尺寸：
|
Q641TC-16C |
||||||||||
|
通径DN |
L |
D |
K |
D1 |
n-Φd |
|
f |
H |
W |
|
|
mm |
in |
|||||||||
|
15 |
1/2″ |
130 |
95 |
65 |
46 |
4-Φ14 |
14 |
2 |
190 |
196 |
|
20 |
3/4″ |
140 |
105 |
75 |
56 |
4-Φ14 |
16 |
2 |
195 |
196 |
|
25 |
1″ |
150 |
115 |
85 |
64 |
4-Φ14 |
16 |
2 |
210 |
196 |
|
32 |
1 1/4″ |
165 |
135 |
100 |
76 |
4-Φ18 |
18 |
3 |
220 |
196 |
|
40 |
1 1/2″ |
180 |
145 |
110 |
84 |
4-Φ18 |
18 |
3 |
230 |
196 |
|
50 |
2″ |
200 |
160 |
125 |
99 |
4-Φ18 |
20 |
3 |
265 |
196 |
|
65 |
2 1/2″ |
220 |
180 |
145 |
118 |
4-Φ18 |
22 |
3 |
300 |
255 |
|
80 |
3″ |
250 |
195 |
160 |
132 |
8-Φ18 |
24 |
3 |
325 |
255 |
|
100 |
4″ |
280 |
235 |
190 |
156 |
8-Φ22 |
24 |
3 |
350 |
255 |
|
125 |
5″ |
320 |
270 |
220 |
184 |
8-Φ26 |
26 |
3 |
375 |
255 |
|
150 |
6″ |
360 |
300 |
250 |
211 |
8-Φ26 |
28 |
3 |
420 |
255 |
|
200 |
8″ |
400 |
360 |
310 |
274 |
12-Φ26 |
30 |
3 |
460 |
255 |
