气动球阀型号：Q641F Q641H |
气动球阀通径：15MM-250MM |
气动使用压力：1.6MPA -10MPA |
|
气动球阀连接方式：法兰连接 |
气动球阀操作方式：电动 |
气动主要功能：起开关作用 |
|
气动球阀使用介质：水.油品.蒸汽 |
气动球阀材质：铸钢.不锈钢 |
气动标准：机械部标准或定做非标 |

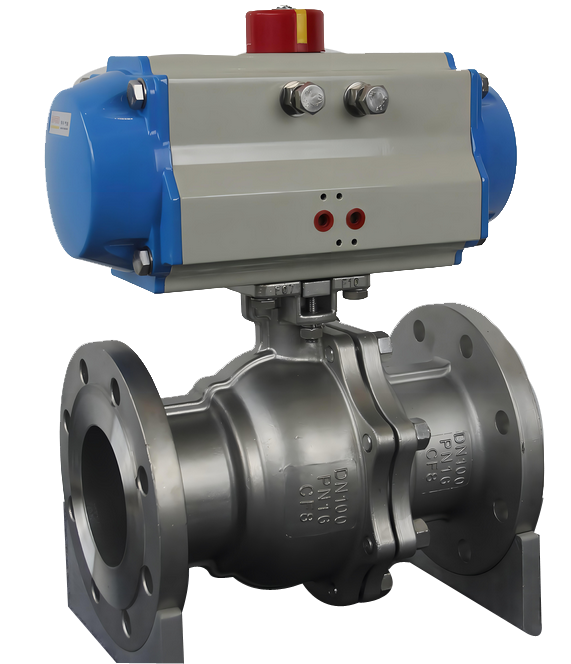

气动法兰球阀概述：
Q641F气动O型球阀是一种转角为90°的旋转类阀门,密封性能优良,流量系数大,流阻系数小,结构简单,使用寿命长,
便于维修。配用的执行机构是引进技术生产的Bray系列气缸式执行机构,球阀分单作用和双作用两种型号。
产品广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制。
气动法兰球阀性能参数:
|
公称通径DN(mm) |
DN15～DN400 |
|
公称压力 |
1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K |
|
适用介质 |
水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等 |
|
介质温度 |
-40～+180℃ -40～+350℃ |
|
泄漏量 |
0 符合ANSIB16.104 5级标准 |
|
球体转角 |
90° |
|
阀体材制质 |
A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M |
|
阀座材料 |
聚四氟乙烯(常温)、特制PPL(高温) |
|
防爆级组 |
dⅡBT4(d2c4)(可供普通型、防爆型二种规格) |
|
电磁阀电源 |
220VAC、24VDC |
|
气源压力 MPa |
0.4～0.7MPa |
|
固有可调比 R |
100:1 |
气动球阀流量特性Kv值:
|
公称通径 |
不同开度角下的Kv值 |
||||||||
|
10° |
20° |
30° |
40° |
50° |
60° |
70° |
80° |
90° |
|
|
50 |
2 |
4 |
9 |
17 |
32 |
60 |
97 |
151 |
215 |
|
80 |
6 |
11 |
22 |
44 |
83 |
155 |
250 |
389 |
550 |
|
100 |
9 |
18 |
34 |
71 |
133 |
248 |
398 |
620 |
890 |
|
150 |
20 |
40 |
80 |
160 |
300 |
560 |
900 |
1400 |
2000 |
|
200 |
36 |
72 |
143 |
286 |
737 |
1002 |
1611 |
2506 |
3580 |
|
250 |
57 |
113 |
226 |
453 |
848 |
1582 |
2253 |
3955 |
5650 |
|
300 |
81 |
163 |
325 |
651 |
1220 |
2278 |
3661 |
5695 |
8100 |
|
350 |
110 |
221 |
443 |
885 |
1750 |
3541 |
5311 |
7967 |
10950 |
|
400 |
150 |
303 |
605 |
1113 |
2424 |
4850 |
7275 |
10910 |
15300 |
